吹瓶/吹瓶机特点:
1、先进的PLC,性能稳定。
2.自动瓶胚输送,节省人力成本。
3.瓶坯自转和红外线预热器旋转保证热量均匀分布,提高了瓶子成型率,增加了产量。
4. 调节性能高,通过PLC中的电压控制区调节,可以调节预热器中红外灯的温度,保持适当的温度和湿度不变,从而使瓶坯完美预热。
5. 安全性高,每个机械动作都有安全自动锁定装置,使生产处于一个完美的安全环境中,以防某些工序出现故障。
6、引入气缸,避免污染和噪音。
7、在机器的气压图中,将吹气和动作分成三部分,满足不同气压的吹气和机械作用。
8、锁模力强,高压双曲柄锁模。
9. 定制瓶模设计。
10、成本低、效率高、操作简单、维修方便等特点,工艺流程自动化。易于安装和启动。
11、避免瓶身污染。
12、冷水系统冷水效果理想。
13. 拒收率低:不到0.2%。
14、安全可靠、独特的阀位设计,使机内气动图更易理解。
技术参数:
全自动高速节能型机
模型 | PM-K4 | PM-K6 | PM-K8 | PM-K12 | |
瓶型规格 | 腔体 | 4 | 6 | 8 | 12 |
最大体积 | 2L | 2L | 2L | 0.75L | |
瓶口最大外径 | 28-38mm | 28-38mm | 28-38mm | 28-38mm | |
瓶子最大直径 | 100mm | 100mm | 100mm | 100mm | |
瓶子最大高度 | 330mm | 330mm | 330mm | 330mm | |
容量 | 理论输出 | 6000-8500BPH | 9000-12000BPH | 14000BPH | 24000BPH |
电源规格 | 灯管数量 | 16个 | 32个 | 32个 | 32个 |
灯管功率 | 1.25KW | 1.25KW | 1.5KW | 1.75千瓦 | |
最大加热功率 | 20KW | 40千瓦 | 48KW | 56千瓦 | |
全电机安装 | 29KW | 49千瓦 | 65KW | 71千瓦 | |
实际消费 | 30%--60% | 30%--60% | 30%--60% | 30%--60% | |
气压规格 | 工作压力 | 5-6kg/cm2 | 5-6kg/cm2 | 5-6kg/cm2 | 5-6kg/cm2 |
吹瓶压力 | 25-45kg/cm2 | 25-45kg/cm2 | 25-45kg/cm2 | 25-45kg/cm2 | |
高压气体消耗 | 6000升/分钟 | 8000升/分钟 | 12000升/分钟 | 24000升/分钟 | |
冷冻水规格 | 工作压力 | 5-6公斤/平方厘米 | 5-6公斤/平方厘米 | 5-6公斤/平方厘米 | 5-6公斤/平方厘米 |
温度范围 | 10℃ | 10℃ | 10℃ | 10℃ | |
消耗 | 8000大卡/小时 | 8000大卡/小时 | 12000大卡/小时 | 12000大卡/小时 | |
冷冻水流 | 88升/分钟 | 120升/分钟 | 150升/分钟 | 220升/分钟 | |
机器规格 | 机器尺寸 | 3.6x1.6x1.9 | 4.8x1.8x1.9 | 5.8x1.6x1.9 | 7.6x1.6x1.9 |
机器重量 | 4.3吨 | 6.1吨 | 7.5吨 | 11.5吨 |
自动打字机
模型 | 物品 | PM-A2 | PM-A4 | PM-A6 | PM-9000 | PM-12000 |
生产率 | 取决于瓶子设计 | 1800-2200PCS/H | 3500-4200PCS/H | 5500-6300PCS/H | 8000-9200PCS/H | 11000-12200PCS/H |
产品类别 | 体积 | 0.1-2.0L | 0.1-2.0L | 0.1-2.0L | 0.1-0.75L | 0.1-0.75L |
机身直径 | ≤100mm | ≤100mm | ≤100mm | ≤100mm | ≤100mm | |
高度 | ≤310mm | ≤310mm | ≤330mm | ≤330mm | ≤330mm | |
颈径 | ≤38mm | ≤38mm | ≤38mm | ≤38mm | ≤38mm | |
模具 | 腔体 | 2 | 4 | 6 | 6 | 9 |
模具厚度 | 240mm | 240mm | 240mm | 240mm | 240mm | |
模具体积 | 260*240*370mm | 510*240*360mm | 640*240*360mm | 640*240*360mm | 840*240*360mm | |
主机功率 | 电源功率 | 380V/220V 50/60Hz | 380V/220V 50/60Hz | 380V/220V 50/60Hz | 380V/220V 560/60Hz | 380V/220V 560/60Hz |
三相 | 三相 | 三相 | 三相 | 三相 | ||
额定功率 | 25千瓦 | 49千瓦 | 73千瓦 | 97千瓦 | 127千瓦 | |
真正使用权力 | 6.5千瓦 | 13千瓦 | 25千瓦 | 32千瓦 | 52千瓦 | |
空气系统 | 高压空气压缩机 | 1.6m³/min3.0MPa | 3.0m³/min3.0MPa | 6.0m³/min3.0MPa | 6.0m³/min3.0MPa | 8.0m³/min3.0MPa |
低压空气压缩机 | 1.0m³/min1.0MPa | 1.6m³/min1.0MPa | 2.0m³/min1.0MPa | 2.0m³/min1.0MPa | 2.0m³/min1.0MPa | |
空气罐 | 0.6m³3.0MPa | 0.6m³3.0MPa | 1.0m³3.0MPa | 1.0m³3.0MPa | 1.0m³3.0MPa | |
空气干燥器 | 1.0m³/min3.0MPa | 2.0m³/min3.0MPa | 6.0m³/min3.0MPa | 6.0m³/min3.0MPa | 8.0m³/min3.0MPa | |
冷却水 | 水冷装置 | 3HP | 3HP | 5HP | 5HP | 8HP |
机器 | 尺寸(长*宽*高) | 1900*1280*1930mm | 1900*1860*1930mm | 4100*1400*1800mm | 4100*2200*1800mm | 4700*2600*1800mm |
重量 | 2000公斤 | 3600公斤 | 4200公斤 | 4800公斤 | 5700公斤 | |
瓶坯解读器 | 尺寸(长*宽*高) | 2000*950*2480mm | 2000*950*2480mm | 2000*950*2480mm | 2000*950*2480mm | 2000*950*2480mm |
重量 | 500公斤 | 500公斤 | 500公斤 | 500公斤 | 500公斤 |
UNIT | PM-12 | PM-8Y | PM-1500 | PM-1-20 | ||
理论输出 | 件/小时 | 500 | 900 | 1800 | 90 | |
产品 | 体积 | L | 5.0 | 2.0 | 2.0 | 20 |
最大限度。高度 | 毫米 | 360 | 360 | 360 | 550 | |
最大限度。直径 | 毫米 | 120 | 105 | 105 | 300 | |
模具 | 型腔数 | / | 1 | 2 | 4 | 1 |
模具尺寸(L*H) | 毫米 | 490*470 | 490*405 | 490*405 | 620*620 | |
模具厚度 | 毫米 | 250 | 220 | 220 | 380 | |
开模行程 | 毫米 | 220 | 180 | 180 | 380 | |
电气 | 力量 | / | 220_380V/50_60Hz | 220_380V/50_60Hz | 220_380V/50_60Hz | 220_380V/50_60Hz |
总功率 | 千瓦 | 11 | 11 | 21 | 36 | |
加热功率 | 千瓦 | 10 | 10 | 20 | 37 | |
机器 | 主体尺寸(长*宽*高) | M | 1.5*0.65*2.0 | 1.5*0.65*2.0 | 1.5*0.65*2.0 | 2.1*0.75*1.6 |
主体重量 | 公斤 | 600 | 550 | 550 | 900 | |
预热器(长*宽*高) | M | 1.5*0.65*1.5 | 1.4*0.65*1.5 | 1.8*0.65*1.5 | 2.7*0.7*1.6 | |
吹瓶/吹瓶机特点:
1、先进的PLC,性能稳定。
2.自动瓶胚输送,节省人力成本。
3.瓶坯自转和红外线预热器旋转保证热量均匀分布,提高了瓶子成型率,增加了产量。
4. 调节性能高,通过PLC中的电压控制区调节,可以调节预热器中红外灯的温度,保持适当的温度和湿度不变,从而使瓶坯完美预热。
5. 安全性高,每个机械动作都有安全自动锁定装置,使生产处于一个完美的安全环境中,以防某些工序出现故障。
6、引入气缸,避免污染和噪音。
7、在机器的气压图中,将吹气和动作分成三部分,满足不同气压的吹气和机械作用。
8、锁模力强,高压双曲柄锁模。
9. 定制瓶模设计。
10、成本低、效率高、操作简单、维修方便等特点,工艺流程自动化。易于安装和启动。
11、避免瓶身污染。
12、冷水系统冷水效果理想。
13. 拒收率低:不到0.2%。
14、安全可靠、独特的阀位设计,使机内气动图更易理解。
技术参数:
全自动高速节能型机
模型 | PM-K4 | PM-K6 | PM-K8 | PM-K12 | |
瓶型规格 | 腔体 | 4 | 6 | 8 | 12 |
最大体积 | 2L | 2L | 2L | 0.75L | |
瓶口最大外径 | 28-38mm | 28-38mm | 28-38mm | 28-38mm | |
瓶子最大直径 | 100mm | 100mm | 100mm | 100mm | |
瓶子最大高度 | 330mm | 330mm | 330mm | 330mm | |
容量 | 理论输出 | 6000-8500BPH | 9000-12000BPH | 14000BPH | 24000BPH |
电源规格 | 灯管数量 | 16个 | 32个 | 32个 | 32个 |
灯管功率 | 1.25KW | 1.25KW | 1.5KW | 1.75千瓦 | |
最大加热功率 | 20KW | 40千瓦 | 48KW | 56千瓦 | |
全电机安装 | 29KW | 49千瓦 | 65KW | 71千瓦 | |
实际消费 | 30%--60% | 30%--60% | 30%--60% | 30%--60% | |
气压规格 | 工作压力 | 5-6kg/cm2 | 5-6kg/cm2 | 5-6kg/cm2 | 5-6kg/cm2 |
吹瓶压力 | 25-45kg/cm2 | 25-45kg/cm2 | 25-45kg/cm2 | 25-45kg/cm2 | |
高压气体消耗 | 6000升/分钟 | 8000升/分钟 | 12000升/分钟 | 24000升/分钟 | |
冷冻水规格 | 工作压力 | 5-6公斤/平方厘米 | 5-6公斤/平方厘米 | 5-6公斤/平方厘米 | 5-6公斤/平方厘米 |
温度范围 | 10℃ | 10℃ | 10℃ | 10℃ | |
消耗 | 8000大卡/小时 | 8000大卡/小时 | 12000大卡/小时 | 12000大卡/小时 | |
冷冻水流 | 88升/分钟 | 120升/分钟 | 150升/分钟 | 220升/分钟 | |
机器规格 | 机器尺寸 | 3.6x1.6x1.9 | 4.8x1.8x1.9 | 5.8x1.6x1.9 | 7.6x1.6x1.9 |
机器重量 | 4.3吨 | 6.1吨 | 7.5吨 | 11.5吨 |
自动打字机
模型 | 物品 | PM-A2 | PM-A4 | PM-A6 | PM-9000 | PM-12000 |
生产率 | 取决于瓶子设计 | 1800-2200PCS/H | 3500-4200PCS/H | 5500-6300PCS/H | 8000-9200PCS/H | 11000-12200PCS/H |
产品类别 | 体积 | 0.1-2.0L | 0.1-2.0L | 0.1-2.0L | 0.1-0.75L | 0.1-0.75L |
机身直径 | ≤100mm | ≤100mm | ≤100mm | ≤100mm | ≤100mm | |
高度 | ≤310mm | ≤310mm | ≤330mm | ≤330mm | ≤330mm | |
颈径 | ≤38mm | ≤38mm | ≤38mm | ≤38mm | ≤38mm | |
模具 | 腔体 | 2 | 4 | 6 | 6 | 9 |
模具厚度 | 240mm | 240mm | 240mm | 240mm | 240mm | |
模具体积 | 260*240*370mm | 510*240*360mm | 640*240*360mm | 640*240*360mm | 840*240*360mm | |
主机功率 | 电源功率 | 380V/220V 50/60Hz | 380V/220V 50/60Hz | 380V/220V 50/60Hz | 380V/220V 560/60Hz | 380V/220V 560/60Hz |
三相 | 三相 | 三相 | 三相 | 三相 | ||
额定功率 | 25千瓦 | 49千瓦 | 73千瓦 | 97千瓦 | 127千瓦 | |
真正使用权力 | 6.5千瓦 | 13千瓦 | 25千瓦 | 32千瓦 | 52千瓦 | |
空气系统 | 高压空气压缩机 | 1.6m³/min3.0MPa | 3.0m³/min3.0MPa | 6.0m³/min3.0MPa | 6.0m³/min3.0MPa | 8.0m³/min3.0MPa |
低压空气压缩机 | 1.0m³/min1.0MPa | 1.6m³/min1.0MPa | 2.0m³/min1.0MPa | 2.0m³/min1.0MPa | 2.0m³/min1.0MPa | |
空气罐 | 0.6m³3.0MPa | 0.6m³3.0MPa | 1.0m³3.0MPa | 1.0m³3.0MPa | 1.0m³3.0MPa | |
空气干燥器 | 1.0m³/min3.0MPa | 2.0m³/min3.0MPa | 6.0m³/min3.0MPa | 6.0m³/min3.0MPa | 8.0m³/min3.0MPa | |
冷却水 | 水冷装置 | 3HP | 3HP | 5HP | 5HP | 8HP |
机器 | 尺寸(长*宽*高) | 1900*1280*1930mm | 1900*1860*1930mm | 4100*1400*1800mm | 4100*2200*1800mm | 4700*2600*1800mm |
重量 | 2000公斤 | 3600公斤 | 4200公斤 | 4800公斤 | 5700公斤 | |
瓶坯解读器 | 尺寸(长*宽*高) | 2000*950*2480mm | 2000*950*2480mm | 2000*950*2480mm | 2000*950*2480mm | 2000*950*2480mm |
重量 | 500公斤 | 500公斤 | 500公斤 | 500公斤 | 500公斤 |
UNIT | PM-12 | PM-8Y | PM-1500 | PM-1-20 | ||
理论输出 | 件/小时 | 500 | 900 | 1800 | 90 | |
产品 | 体积 | L | 5.0 | 2.0 | 2.0 | 20 |
最大限度。高度 | 毫米 | 360 | 360 | 360 | 550 | |
最大限度。直径 | 毫米 | 120 | 105 | 105 | 300 | |
模具 | 型腔数 | / | 1 | 2 | 4 | 1 |
模具尺寸(L*H) | 毫米 | 490*470 | 490*405 | 490*405 | 620*620 | |
模具厚度 | 毫米 | 250 | 220 | 220 | 380 | |
开模行程 | 毫米 | 220 | 180 | 180 | 380 | |
电气 | 力量 | / | 220_380V/50_60Hz | 220_380V/50_60Hz | 220_380V/50_60Hz | 220_380V/50_60Hz |
总功率 | 千瓦 | 11 | 11 | 21 | 36 | |
加热功率 | 千瓦 | 10 | 10 | 20 | 37 | |
机器 | 主体尺寸(长*宽*高) | M | 1.5*0.65*2.0 | 1.5*0.65*2.0 | 1.5*0.65*2.0 | 2.1*0.75*1.6 |
主体重量 | 公斤 | 600 | 550 | 550 | 900 | |
预热器(长*宽*高) | M | 1.5*0.65*1.5 | 1.4*0.65*1.5 | 1.8*0.65*1.5 | 2.7*0.7*1.6 | |
名称:红外线灯加热系统:
采用红外线灯加热,穿透力强,瓶坯旋转加热,轨道公转,加热均匀,快速可靠;加热灯、反射镜宽度和高度可调节,以适应不同结构的瓶坯加热,具有自动脱温装置,确保烘箱温度恒定。

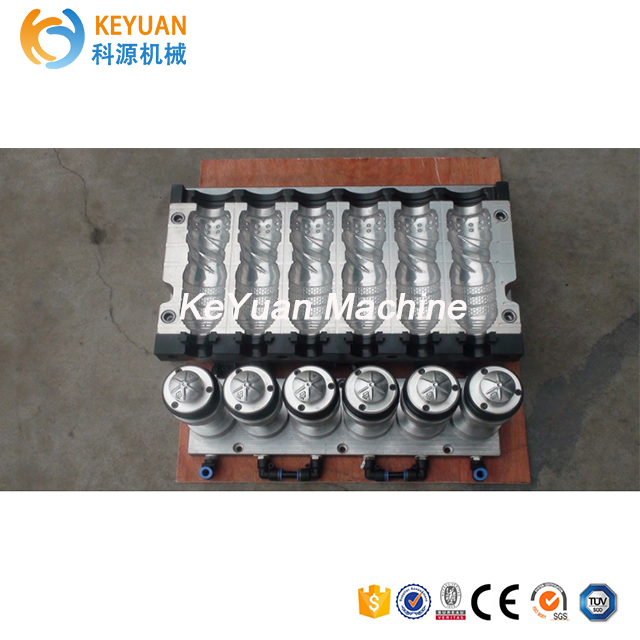

名称:瓶子成型伺服夹紧拉伸系统
根据设计的瓶模吹瓶,采用伺服电机进行拉伸,确保吹瓶速度更快,瓶子质量更稳定。有两个曲柄控制合模系统,可以缩短合模时间,提高生产率,也解决了压板作用下的胀模和大接缝问题。

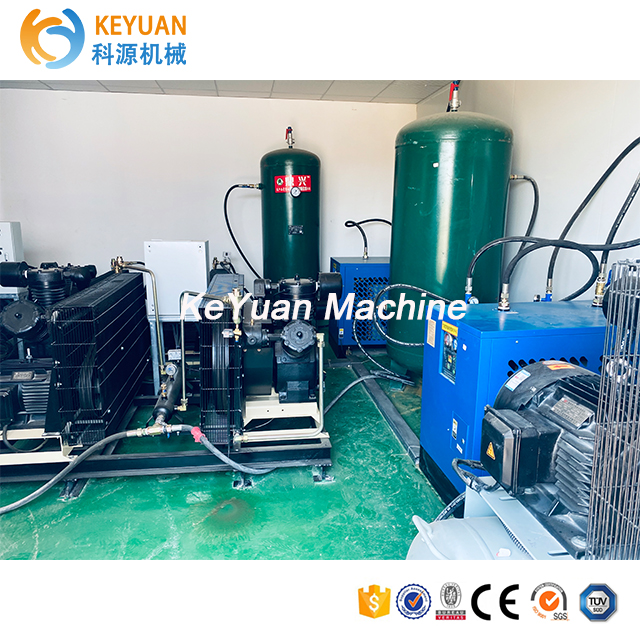

名称:辅助设备
完整的空气压缩机、过滤器、储气罐,为机器提供所需的气体。
名称:红外线灯加热系统:
采用红外线灯加热,穿透力强,瓶坯旋转加热,轨道公转,加热均匀,快速可靠;加热灯、反射镜宽度和高度可调节,以适应不同结构的瓶坯加热,具有自动脱温装置,确保烘箱温度恒定。
名称:瓶子成型伺服夹紧拉伸系统
根据设计的瓶模吹瓶,采用伺服电机进行拉伸,确保吹瓶速度更快,瓶子质量更稳定。有两个曲柄控制合模系统,可以缩短合模时间,提高生产率,也解决了压板作用下的胀模和大接缝问题。
名称:辅助设备
完整的空气压缩机、过滤器、储气罐,为机器提供所需的气体。
品牌
姓名 | 牌 |
PLC控制器 | 台达台湾 |
触摸屏 | 台达台湾 |
夹紧伺服 | 台达台湾 |
拉伸伺服 | 台达台湾 |
范围伺服 | 台达台湾 |
出瓶伺服 | 台达台湾 |
主链伺服 | 台达台湾 |
圆柱 | FST 德国 |
电磁阀 | FST 德国 |
光电开关 | 欧姆龙日本 |
接近开关 | 欧姆龙日本 |
接触器 | SCD 法国 |
开关电源 | SCD 法国 |
传感器 | Sutonics 韩国 |
品牌
姓名 | 牌 |
PLC控制器 | 台达台湾 |
触摸屏 | 台达台湾 |
夹紧伺服 | 台达台湾 |
拉伸伺服 | 台达台湾 |
范围伺服 | 台达台湾 |
出瓶伺服 | 台达台湾 |
主链伺服 | 台达台湾 |
圆柱 | FST 德国 |
电磁阀 | FST 德国 |
光电开关 | 欧姆龙日本 |
接近开关 | 欧姆龙日本 |
接触器 | SCD 法国 |
开关电源 | SCD 法国 |
传感器 | Sutonics 韩国 |
